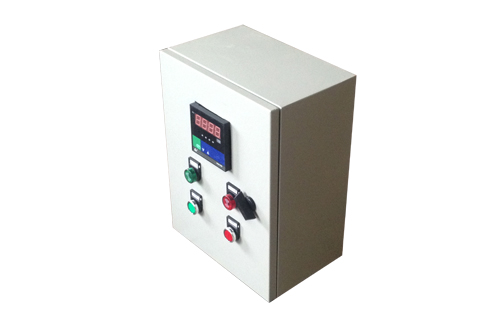

液位顯示控制器的結構原理！
2015-7-16 12:36:49 點擊：
西安鼎興自控工程有限公司推薦：液位顯示控制器的結構原理！
液位顯示控制器的結果原理：
1、液位顯示控制器傳感器中裝有三只干簧管分別為下限、上限、越限報警。TX-UQK-71-4有五只干簧管，比TX-UQK-71-2多兩點液位顯示。裝有磁鋼的浮球隨液位上、下時使不同位置的干簧管動作，通過顯示表內相應繼電器的吸合將液位的正確位置指示出來。下限、上限顯示表有繼電器觸點輸出(相當于1 x 2開關)。上限越限時能發出聲、光報警信號而無繼電器觸點輸出。
2、液位顯示控制器傳感器中裝有若干只干簧管。當裝有磁鋼的浮球隨液位上、下時，使不同位置的干簧管動作，從而使傳感器輸出的阻值發生變化，顯示表則將這變化的阻值轉換成面板—卜的發光二極管的亮熄來顯示被測的液位。顯示表上裝有控制點的設定鈕，叮任意將液位的控制范圍預先進行設定。當液位到達設定高度時，顯示表內繼電器吸合由繼電器的觸點通或斷去控制液面或報警。
本文來自西安鼎興轉載請注明出處。聯系電話：400-886-9935
