DFYK型浮球滾動液位控制器接線方法原理圖！
2014-7-9 10:34:34 點擊：
西安鼎興自控工程有限公司推薦：DFYK型浮球滾動液位控制器接線方法原理圖！
DFYK型浮球液位控制器適用于各種水池、水塔的液位控制，且特別適用于含有固體或半固體漂浮物的液體及帶粘性的污水水位自動控制與報警。當液位在下限時，浮球呈正置狀態浮在水面上，浮球內的動錘脫離干簧管與磁環的區域，干簧管保持原有的一對觸點斷開，一對觸點閉合的狀態。當液位上升到上限時浮球翻轉倒置，動錘落到磁環干簧管吸合區，使磁路閉合，輸出觸點狀態迅速轉換（浮球內使用水銀開關的原理相仿）。

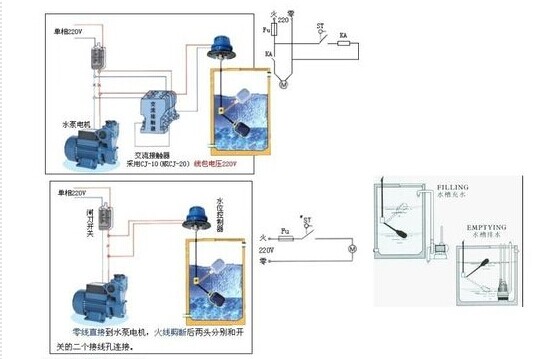

浮球液位控制器的接線方法：
1、浮球液位開關原理動畫圖
2、使用“黑色”和“藍色”的電線：浮球在下水位時，接點是接通的狀態，浮球在水位時，接點是不通的狀態。
3、使用“黑色”和“褐色”的電線：浮球在下水位時，接點是接通的狀態，浮球在水位時，接點是不通的狀態。
西安鼎興自控工程有限公司是一家專業生產誠信銷售為一體的單位。產品優勢：價格廉，性價比高，質量保證。歡迎廣大客戶前來咨詢。
人家相關關鍵詞：閥門控制器
