恒溫智能控制儀
- 產品品牌 鼎興
- 產品型號 DXWK
- 產品描述
恒溫智能控制儀恒溫智能控制儀在國內外數控技術的基礎上，開發出的恒溫控制裝置。...
一、概述
DXWK型恒溫智能控制儀，是本公司在吸收國內外最新數控技術的基礎上，根據水暖行業的實際需要，與國內科研院所、大專院校聯合研制開發出的可帶通訊接口的恒溫控制裝置，其最大特點是：采用了帶光電隔離的RS-485通訊接口，控制儀既能與DCS集散系統聯網，成為該系統的一個分站；又能在不用通信接口的場合下獨立成為DDC控溫系統。其測控精度高，運行穩定可靠，現場操作便捷。
二、適用范圍

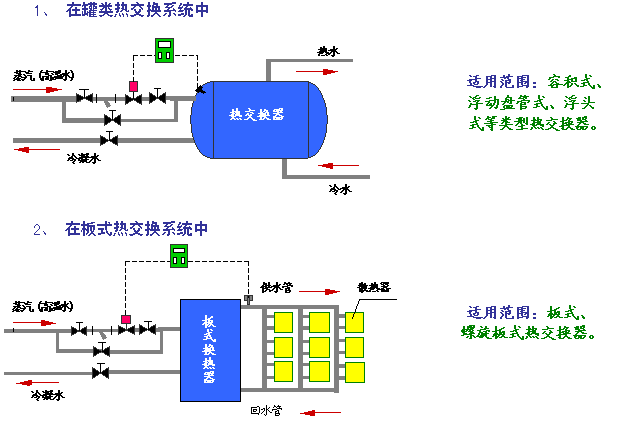

1、汽-水、水-水換熱器的溫度控制；

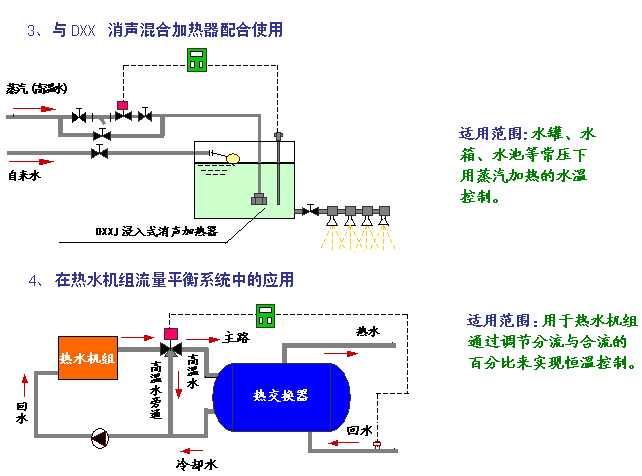

2、浴室、澡堂的水溫控制；

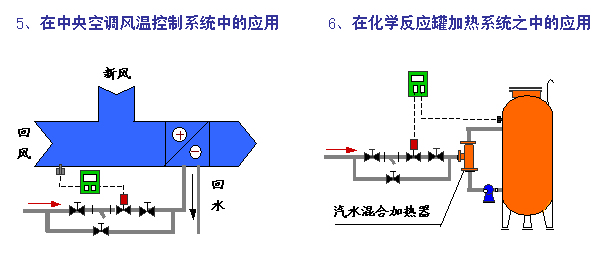

3、中央空調循環水系統的溫度控制；
4、新風機組的風溫控制；
5、空氣處理機組的風溫控制。
1、溫度傳感器：（鉑熱電阻：采集變送溫度信號）。
2、控制器（DXWK型恒溫智能控制器：1、設定、顯示溫度、閥的開度；2、自我診斷；3、與主站相互通信，向執行器發出動作指令）。
四、工作原理

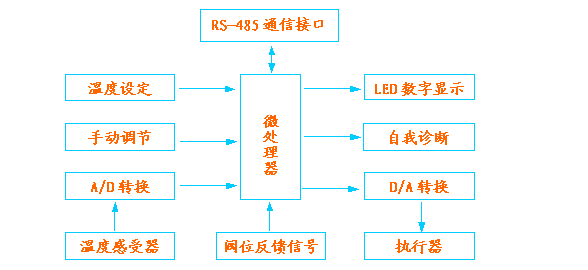

安裝在管道或水箱、熱交換器內的溫度傳感器，將采集的介質溫度信號送至控制器，通過A/D轉換，變化的溫度信號與設定信號比較，形成“正偏差”、“負偏差”或“零偏差”，根據偏差的性質和變化趨勢，控制器對執行機構發出“開”、“關”、“停”的指令，驅使電動調節閥的單相可逆電機帶動閥芯向控制器指令方向位移，從而達到調節熱媒或冷媒流量大小的目的，使介質溫度控制在設定值上。執行器上的位置發訊器，根據閥芯的位移值，產生對應的位置信號反饋至控制器，并通過LED顯示出來。基于控制儀（從站）與DCS集散系統的主站之間采用RS-485通信規則，信息和數據通過串行電纜線在主站與從站之間傳遞，主站可以隨時了解從站的工作狀況，并可發布命令讓從站執行,于是控制儀（從站）與主站共同實現對介質溫度的控制。
五、主要功能及產品特點
1、主要功能
(1)控制儀可根據實際需要設定溫度，并連續檢測實際溫度，溫度值通過LED顯示出來。
(2)當實際溫度與設定溫度存在正、負偏差時，控制儀將通過PID調節+模糊控制方式，來控制電動調節閥的開度，得到所需介質流量、閥門的即時開度及開關閥的全過程，通過LED指示。
(3)具備手動/自動、冷/暖控制切換功能。
(4)溫度越限或控制儀發生故障時，發出聲光報警。
(5)自我診斷功能：a、鉑電阻斷線；b、閥位反饋信號中斷； c、閥被鎖死。
上述故障，控制儀的顯示屏都給予文字指示并發出聲光報警，故障排除后，診斷指示與聲光報警自動消失。
(6)控制儀內置EEPROM電路，掉電后設定的參數不丟失，同時備有看門狗電路，使系統具備較強的抗干擾能力。
2、產品特點
(1) 控制儀能單獨自成DDC控溫系統，亦能與主站組成DCS集散型溫度測控系統。
(2) 采用高精度、高穩定性元器件，標準開關電源、確保系統穩定性。
(3) 采用現代表面技術對箱體、線路板、元器件進行特殊處理，可防潮、防塵、防震，保證控制儀具備高可靠性。
(4) 本控制儀亦能完成對介質溫度的多路采樣與控制。
(5) 產品經過1周嚴格的老化實驗，用戶可長期通電使用。
六、技術指標、參數
1、技術指標
(1) 控制溫度范圍：0℃～200℃；
(3) 溫度指示精度：1.0級
(4)控制靈敏度：≤±0.5；
(5)組網傳輸距離：Ⅰ類，1200米（100K波特率），Ⅱ類，15公里 （9600波特率帶驅動傳輸）。
2、技術參數
(1) 控制儀表箱
①立式箱體，外形尺寸：380×200×480mm
②控制箱電源：220V±10%，50HZ。
注意：
a、請水暖工程師設計時，與電氣工程師協商，在控制箱掛接位置1米范圍內，預留與控制箱數目相等的單相三眼電源插座。
b、建議施工時，在控制儀與執行機構之間、控制儀與鉑電阻之間預埋敷設DN32的布線管。
③控制儀功率≤60W（包括電動調節閥的功率）
④控制儀應設置在溫度為0～50℃、相對濕度不超過85％、無腐蝕性氣體的環境中。
(2) 溫度傳感器
①型號

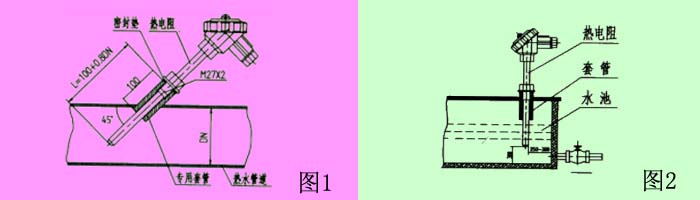

⑥管路系統中，鉑熱電阻有效長度： L=100+0.8DN(見圖1)
八、安裝、調試
1、鉑電阻安裝時，應使測溫元件與被測介質成逆流方向，并處于能代表介質溫度的位置。
2、電動調節閥要求正立垂直安裝，上部預留適當空間并設置旁路，以便維護保養，同時閥前必須加裝過濾器。在允許的情況下，閥體的安裝高度盡量降低。
3、系統各部分的電氣連接，建議采用1.5mm2銅質軟線，禁止使用鋁導線連接。為了保護電纜免受高溫、機械損壞，用戶可自行加裝金屬套管。
4、控制儀備用期間，至少每半年要通電一次，每次通電時間不少于半小時。
5、分別檢查主站與控制儀（從站）之間，以及控制儀與電動調節閥、鉑電阻之間的電纜連接情況，確認無誤之后，接通電源，控制儀的閥位顯示應在某一值上，通電3分鐘后，若無保險絲熔斷、報警聲，自我診斷故障提示，即可開始控制儀部分的調試：
(1)按設定功能鍵，根據顯示的符號，通過按移位鍵、增加鍵、減小鍵設定控溫值，超溫報警值。
(2)將控制儀置于開鎖參數設定狀態，根據其顯示的符號：
a、確定控制儀在組網中的地址，地址號應為數字1～32中其中之一。
b、對照閥運行的上下極限、調定閥的零位與滿度。
c、調定控制儀采樣周期的長短。
(3)將控制儀切入自動狀態，通過改變參數，調節閥應該按相應的指令動作。
6、控制儀（從站）與主站組網的具體安裝、調試、接線規范，隨設備的產品說明書中有詳細的介紹，請認真閱讀以后，再行操作，有疑問可向本公司咨詢。
九、選型注意事項
1、請注明控制儀型號、數量、是否要通信接口。若要與計算機控制中心組網，請?zhí)岢鐾ㄐ艆f(xié)議要求。如果只要獨立的DDC恒溫控制系統，而不要通信接口，在訂貨時附加說明。
2、請注明控制儀控制何種設備、工作介質、溫度、壓力、控溫范圍，測控點的個數。
3、傳感器數量、連接方式、有效長度，分度號。

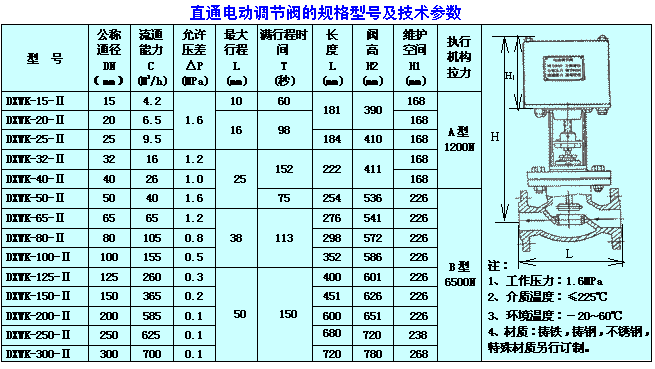

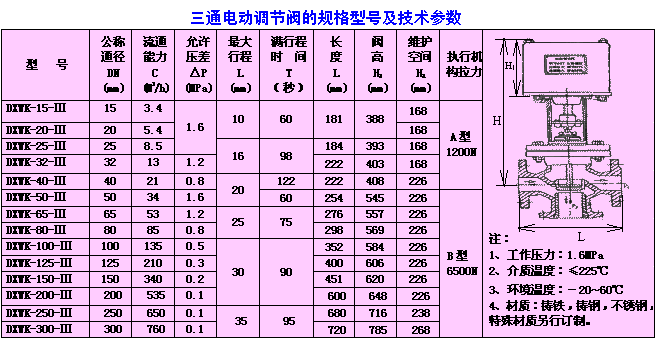

4、電動調節閥的類型、閥體材質、公稱通徑、公稱壓力、電源電壓、控制方式、反饋信號性質，大小。
5、若客戶選型方面有困難，本公司工程技術人員可提供可靠的技術支持。
